Käyttötapauskaavio esimerkki ja niiden hyödyntäminen

Oletko koskaan miettinyt, miten voit selkeyttää monimutkaisia prosesseja visuaalisesti? Käyttötapauskaavio esimerkki tarjoaa erinomaisen tavan havainnollistaa järjestelmän toimintoja ja käyttäjien vuorovaikutusta. Meillä on ilo jakaa kanssanne käytännön esimerkkejä, jotka auttavat ymmärtämään käyttötapauskaavioiden merkitystä ohjelmistokehityksessä.

Käyttötapauskaaviot eivät ole vain kaavioita, vaan ne ovat tehokkaita työkaluja, jotka auttavat tiimejä kommunikoimaan ja suunnittelemaan projektejaan paremmin. Tämän artikkelin myötä sukellamme syvemmälle siihen, mitä käyttötapauskaavio on ja miten voimme hyödyntää niitä käytännön esimerkkien avulla. Oletko valmis oppimaan, miten voit parantaa projektisi läpinäkyvyyttä ja tehokkuutta?

Käyttötapauskaavio Esimerkki

Käyttötapauskaaviot tarjoavat selkeän tavan esittää ohjelmiston tai järjestelmän toiminnallisuuksia. Niiden avulla tiimit voivat visualisoida prosesseja ja vuorovaikutuksia eri osapuolten välillä.

Käyttötapauskaavion rakenne koostuu seuraavista elementeistä:

Käyttäjäroolit: Määrittelemme, ketkä käyttävät järjestelmää, kuten asiakkaita, ylläpitäjiä tai kehittäjiä.

Käyttötapaukset: Nämä ovat erilaisia toimintamalleja, joita käyttäjät toteuttavat järjestelmässä.

Vuorovaikutukset: Illustramme, miten käyttäjät kommunikoivat järjestelmän kanssa, joko suoraan tai välillisesti.

Rajat: Asetamme selkeät rajat sille, mitä käyttötapaus sisältää ja mitä se ei sisällä.

Esimerkiksi onnistuneessa verkkokaupan käyttötapauskaaviossa on selkeästi kuvattu, miten asiakas voi etsiä tuotteita, lisätä niitä ostoskoriin ja suorittaa maksun. Jokainen vaihe kuvastaa yksityiskohtaisesti, mitä käyttäjä tekee ja mitä järjestelmä toimenpiteille vastaa.

Kaaviot auttavat erityisesti ymmärtämään monimutkaisempia prosesseja. Ne tukevat viestintää tiimimme välillä ja parantavat projektisuunnittelua huomattavasti.

Mikä On Käyttötapauskaavio?

Käyttötapauskaavio on tehokas työkalu, joka auttaa visualisoimaan järjestelmän tai ohjelmiston toiminnallisuuksia eri käyttäjäroolien näkökulmasta. Kaaviot esittävät selkeästi, kuinka käyttäjät, usein nimeltään ”aktorit”, vuorovaikuttavat järjestelmän kanssa ja mitkä ovat keskeiset prosessit, joita käyttäjät suorittavat.

Määritelmä

Käyttötapauskaavio tarkoittaa graafista esitystä, joka kuvaa käyttäjien ja järjestelmän välisiä vuorovaikutuksia. Se sisältää olennaisia elementtejä, kuten:

Käyttäjäroolit, jotka edustavat eri käyttäjätyyppejä tai aktoreita.

Käyttötapaukset, jotka esittävät käyttäjien suorittamat toiminnot tai tehtävät.

Vuorovaikutukset, jotka näyttävät, miten käyttäjät ja järjestelmä kommunikoivat keskenään.

Rajaus, joka määrittää, mitkä toiminnallisuudet kuuluvat kaavion piiriin.

Ymmärtämällä nämä elementit, saamme selvemmän kuvan järjestelmän toiminnasta ja sen tarjoamista vaihtoehdoista.

Tavoitteet

Käyttötapauskaavioiden keskeiset tavoitteet sisältävät:

Prosessien yksinkertaistaminen siten, että monimutkaiset vuorovaikutukset ovat helposti ymmärrettäviä.

Kommunikoinnin parantaminen tiimien välillä, jotta kaikki ymmärtävät yhteiset tavoitteet ja käyttäjävaatimukset.

Projektisuunnittelun tehostaminen, sillä kaaviot paljastavat järjestelmän tärkeimmät toiminnot ja niiden suhteet.

Muutoshankkeiden helpottaminen, sillä kaaviot tarjoavat pohjan ohjelmistokehityksen eri vaiheen hallinnalle.

Nämä tavoitteet yhdessä edistävät järjestelmän kehittämistä ja käyttöä, jolloin voimme keskittyä käyttäjien todellisiin tarpeisiin.

Käyttötapauskaavion Rakenne

Käyttötapauskaavion rakenne koostuu keskeisistä elementeistä, jotka auttavat visualisoimaan järjestelmän toiminnallisuuksia. Nämä elementit selkeyttävät käyttäjien ja järjestelmän välisiä vuorovaikutuksia.

Osat

Käyttötapauskaaviossa on useita tärkeitä osia, joista jokainen kutsuu huomiota. Osat sisältävät:

Käyttäjäroolit: Nämä määrittävät, ketkä käyttävät järjestelmää, kuten asiakkaat tai ylläpitäjät.

Käyttötapaukset: Nämä kuvaavat järjestelmän tarjoamia toimintoja, kuten tuotteen ostamista tai käyttäjätilin luomista.

Vuorovaikutukset: Nämä näyttävät, miten käyttäjät ja järjestelmä kommunikoivat keskenään, esimerkiksi tilaamisen yhteydessä.

Rajaustiedot: Nämä ovat selkeitä rajoja, jotka osoittavat, mitä järjestelmään sisältyy ja mitä ei.

Merkit

Käyttötapauskaaviossa käytetään erilaisia merkkejä, jotka helpottavat ymmärtämistä. Nämä merkit eheyttävät kaavion visuaalista esitystä. Merkit sisältävät:

Ovaalit: Näillä kuvataan käyttötapauksia, jotka esittävät järjestelmän toimintaa.

Laatikot: Näillä esitetään käyttäjäroolit, jotka määrittävät käyttäjän tai käyttäjäryhmän.

Purot: Nämä yhdistävät ovaiot ja laatikot, näyttäen vuorovaikutuksen kulun.

Nuolen päät: Nämä osoittavat vuorovaikutuksen suunnan ja sen, kuka aloittaa toiminnan.

Rakenteelliset osat ja merkit yhdessä luovat selkeän ja ymmärrettävän näkymän järjestelmän käyttäytymisestä, mikä parantaa projektin suunnittelua ja viestintää tiimien välillä.

Käyttötapauskaavion Laadinta

Käyttötapauskaavion laatiminen edellyttää systemaattista lähestymistapaa. Meidän tulee keskittyä projektille käyttökelpoiseen ja selkeään kaavioon, joka esittää käyttäjien ja järjestelmän väliset vuorovaikutukset. Seuraavassa käydään läpi vaiheittainen prosessi ja parhaat käytännöt.

Vaiheittainen Prosessi

1. Määritä käyttäjät: Tunnistetaan kaikki käyttäjäroolit, jotka osallistuvat järjestelmään.
2. Kerää käyttötapaukset: Kerätään kaikki keskeiset käyttötapaukset, jotka kuvaavat järjestelmän toimintoja.
3. Kuvita vuorovaikutukset: Esitetään, kuinka käyttäjät vuorovaikuttavat järjestelmän kanssa jokaisessa käyttötapauksessa.
4. Rajaa kaavio: Määritellään kaavion rajat, jotta kaavio ei paisu liian monimutkaiseksi.
5. Piirrä kaavio: Käytetään selkeitä symboleja, kuten ovaaleja ja laatikoita, kuvittamaan kaikki osat ja niiden suhteet.
6. Vahvista kaavio: Esitetään kaavio tiimille ja kerätään palautetta.

Parhaat Käytännöt

• Pysy yksinkertaisena: Käyttötapauskaavion tulee olla ymmärrettävä ja helppo lukea.
• Käytä standardoituja symboleja: Hyväksyttyjen symbolien käyttö parantaa kaavion selkeyttä.
• Päivitä kaavio säännöllisesti: Kaaviot tulee päivittää, kun järjestelmän vaatimukset muuttuvat.
• Ota palaute huomioon: Kerää palautetta käyttäjiltä ja tiimiltä jatkuvasti.
• Varmista yhdenmukaisuus: Kaavion tyyli ja rakenne tulee olla johdonmukaisia koko projektissa.

Käyttötapauskaavion laadintaprosessi ja parhaat käytännöt mahdollistavat selkeän ja toimivan dokumentaation, joka tukee tiimien yhteistyötä ja projektin onnistumista.

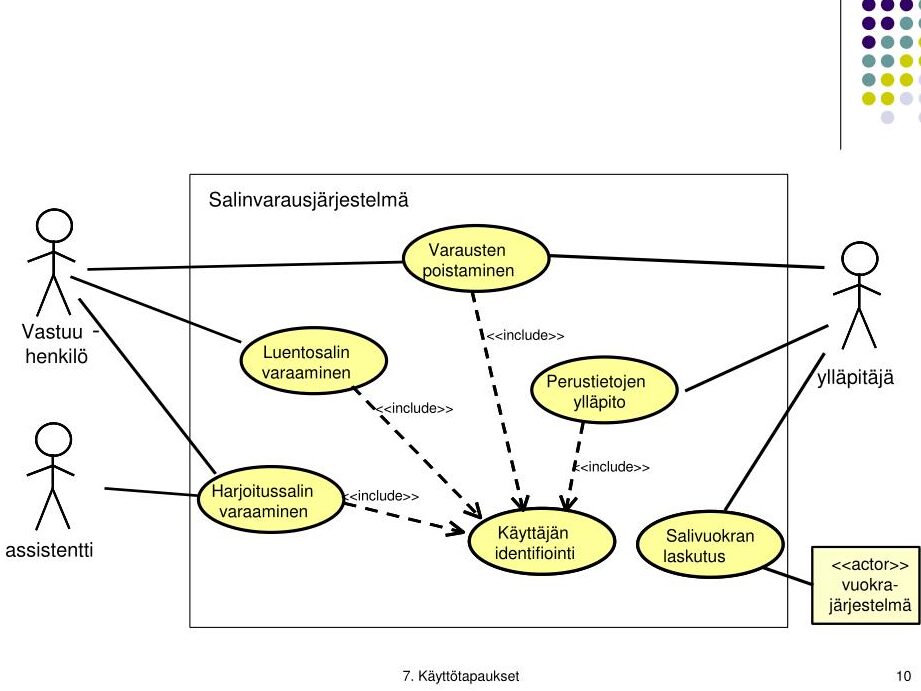

Esimerkki Käyttötapauskaaviosta

Käyttötapauskaavio voi sisältää useita olennaisia elementtejä, jotka selkeyttävät järjestelmän toiminnallisuuksia. Esimerkiksi verkkosovelluksen käyttötapauskaavio voisi sisältää seuraavat komponentit:

• Käyttäjäroolit: Määrittelemme eri käyttäjät, kuten asiakkaita, ylläpitäjiä ja myyjiä.
• Käyttötapaukset: Kuvataan käyttäjien odotettavissa olevat toiminnot, kuten kirjautuminen, tuotteiden lisääminen ja ostosten tekeminen.
• Vuorovaikutukset: Esitetään, miten käyttäjät vuorovaikuttavat järjestelmän kanssa, mukaan lukien syötteen ja järjestelmän tuottaman palautteen esittely.
• Rajaustiedot: Tunnistetaan järjestelmän rajat, jotta voidaan ymmärtää, mitä se kattaa ja mitä se ei kattaa.

Kaavion selkeys parantaa tiimien välistä kommunikointia ja auttaa asiakkaita ymmärtämään järjestelmän toiminta- ja käyttömahdollisuuksia. Oikeat merkinnät, kuten ovaalit käyttäjäroolien ja laatikot käyttötapausten esittämiseksi, tekevät kaaviosta käytännöllisemmän ja helpommin ymmärrettävän.

Esimerkiksi, verkkokaupan käyttötapauskaaviossa asiakas voisi etsiä tuotteita seuraavalla tavalla:

• Tuotteen haku: Asiakas syöttää hakusanan.
• Tuotteiden listaaminen: Järjestelmä näyttää hakutulokset.
• Tuotteen valinta: Asiakas valitsee haluamansa tuotteen tiedot.
• Ostoskoriin lisääminen: Asiakas lisää tuotteen ostoskoriin.
• Maksuprosessiin siirtyminen: Asiakas siirtyy maksamaan ostokseen.

Tämä esimerkki havainnollistaa, miten käyttötapauskaavio voi tukea järjestelmän kehitystä ja parantaa käyttäjäkokemusta. Meidän tehtävämme on esitellä prosesseja ja varmistaa, että kaikki käyttäjäroolien vuorovaikutukset näkyvät selkeästi kaaviossa, mikä lisää ymmärrystä järjestelmän toiminnoista.

Conclusion

Käyttötapauskaaviot ovat keskeinen työkalu ohjelmistokehityksessä. Ne eivät ainoastaan helpota prosessien ymmärtämistä vaan myös parantavat tiimien välistä viestintää. Kun käytämme kaavioita oikein voimme varmistaa että kaikki käyttäjäroolit ja niiden vuorovaikutukset näkyvät selkeästi.

Esimerkit kuten verkkosovelluksen käyttötapauskaavio havainnollistavat kaavioiden käytännön hyötyjä. Ne auttavat meitä suunnittelemaan tehokkaampia projekteja ja parantamaan käyttäjäkokemusta. Ymmärtämällä kaavioiden rakenteen ja parhaita käytäntöjä voimme kehittää järjestelmiämme entistä paremmin.
