G-koodi esimerkki ja käytön perusteet CNC-koneistuksessa

G-koodit ovat modernin valmistuksen sydän, ja niiden ymmärtäminen on välttämätöntä kaikille, jotka haluavat menestyä CNC-koneistuksessa. Oletko koskaan miettinyt, miten nämä koodit toimivat ja miten ne ohjaavat koneita tarkasti? Meidän kanssamme sukellamme syvälle G-koodin maailmaan ja tarjoamme käytännön esimerkkejä, jotka tekevät oppimisesta helpompaa.

G Koodi Esimerkki Yleiskatsaus

G-koodi ohjaa CNC-koneita, ja sen ymmärtäminen on välttämätöntä tehokkaassa valmistuksessa. G-koodit koostuvat numeroista ja kirjaimista, jotka edustavat erilaisia toimintoja. Esimerkiksi:

G00 – Nopea siirto. Tämä koodi mahdollistaa työkalun siirtämisen ilman työstöä.

G01 – Suora työstöliike. Käytämme tätä koodia, kun haluamme pisteestä toiseen työstää materiaalia.

G02 – Myötäpäivään tapahtuva pyörimisliike. Tätä tarvitaan, kun teemme kaaria.

G03 – Vastapäivään tapahtuva pyörimisliike. Tämän avulla saamme aikaan kaaria vastakkaiseen suuntaan.

G-koodin rakenne on yksinkertainen, mutta sen hallitseminen vaatii harjoitusta. Esimerkiksi yhdistämällä useita koodikomentoja voimme ohjelmoida monimutkaisempia prosesseja. G-koodit muuttavat suunnitelmat konkreettisiksi toiminnoiksi koneessa, joten niiden tarkka tuntemus on oleellista onnistuneelle työskentelylle.

G-koodin ohjelmoinnissa käytetään usein myös muita koodeja, kuten M-koodeja, jotka ohjaavat koneita eri toiminnoissa. M-koodit toimivat yhdessä G-koodien kanssa, luoden monipuolisia ohjelmia. Esimerkiksi:

M03 – Koneen pyörimisen käynnistys.

M05 – Koneen pyörimisen pysäytys.

M08 – Jäähdytysnesteen käynnistys.

M09 – Jäähdytysnesteen pysäytys.

Meidän on ymmärrettävä, että jokainen näistä koodeista merkitsee eri toimintoa koneessa, ja siten ohjelman oikea kirjoittaminen takaa valmistusprosessin sujuvuuden. G-koodien valtava merkitys valmistuksessa luo pohjan tehokkaalle tuotannolle ja laadukkaille lopputuotteille.

G Koodin Perusteet

G-koodi on ohjelmointikieli, jota käytetään CNC-koneissa. G-koodin avulla ohjataan koneiden liikkeitä ja toimintoja, mahdollistaen tarkkuuden ja tehokkuuden valmistuksessa. Meidän on tärkeää ymmärtää, mitä G-koodi tarkoittaa ja minkälaista rakennetta se noudattaa.

Mitä G Koodi On?

G-koodi koostuu komento-sarjoista, jotka antavat ohjeita koneille. Se sisältää seuraavat keskeiset osat:

Liike- ja toimintakoodit: Esimerkiksi G00 tarkoittaa nopeaa siirtoa, kun taas G01 tarkoittaa suoraa työstöliikettä.

Koordinaatit: Koodi määrittelee, mihin koneen on liikuttava, kuten x-, y- ja z-akseleilla.

Parametrit: Joissakin komennoissa voi olla lisäparametreja, jotka tarkentavat suorittavaa toimintoa, kuten nopeutta.

Ymmärtäminen, mitä jokainen komento tarkoittaa, parantaa meitä CNC-koneiden käyttäjinä ja auttaa saavuttamaan halutut tulokset.

G Koodin Rakenne

G-koodin rakenne on yksinkertainen, mutta se vaatii tarkkaa huomiota yksityiskohtiin. G-koodi koostuu pääasiassa seuraavista osista:

Komennot: G-, M- ja T-koodit, jotka määräävät koneen toiminnan.

Koordinaatit: Akselikoordinaatit, jotka näyttävät koneen liikkeen tarkan kohdan.

Kommentit: Voimme lisätä kommentteja koodiin tekstimuotoon, mikä helpottaa koodin ymmärtämistä tulevaisuudessa.

G-koodin oppiminen tukee meitä tehokkaassa ja tarkassa työstöprosessissa. Kun ymmärrämme koodin rakenteen, voimme kehittää omia ohjelmointitaitojamme ja tehostaa valmistusprosessejamme.

Käytännön Esimerkkejä

Esimerkit auttavat meitä ymmärtämään G-koodin käyttöä käytännössä. Otetaanpa tarkasteluun ensin yksinkertaisia komentoja ja sitten siirrytään monimutkaisempiin sovelluksiin.

Yksinkertainen G Koodi Esimerkki

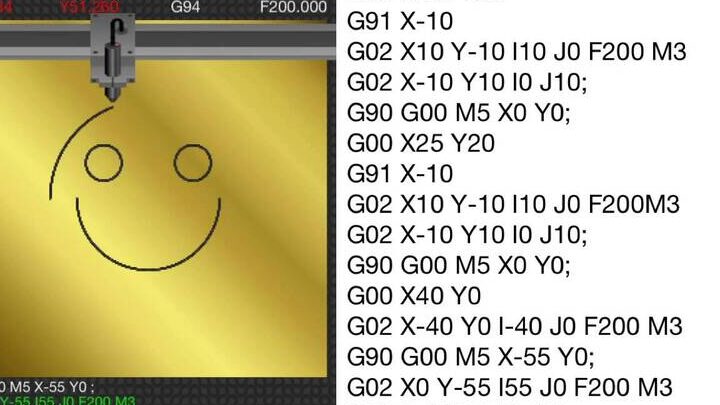

Yksinkertainen G-koodi voi näyttää tältä:

• G00 X10 Y10 – Nopeasti siirretään leikkuupäätä koordinaatteihin (10,10).
• G01 Z-5 F100 – Siirretään leikkuupäätä syvyyteen -5 millimetriä nopeudella 100 mm/min.
• G00 Z5 – Nopeasti nostetaan leikkuupää takaisin ylös (5 mm).

Tämä peruskomentosarja antaa meille mahdollisuuden liikkua ja valmistaa osia tehokkaasti.

Monimutkaisemmat G Koodi Esimerkit

Kun haluamme luoda monimutkaisempia ohjelmia, voimme yhdistää useita komentoja. Tällöin käytämme liikkuvia ja kiertokomentoja, kuten:

• G02 X10 Y10 I5 J0 – Suoritetaan myötäpäivään suuntautuva pyörimisliike koordinaateista (0,0) halkaisijaltaan 10 mm.
• G03 X0 Y0 I-5 J0 – Suoritetaan vastapäivään suuntautuva pyörimisliike takaisin alkuun.
• G01 X20 Y20 F50 – Siirretään leikkuupäätä koordinaatteihin (20,20) tahdin 50 mm/min.

Näiden esimerkkien avulla näemme, miten G-koodin monimutkaisempia toimintoja voidaan käyttää tehokkaan ja tarkan valmistuksen saavuttamiseen. Erityisesti konetekniikassa tämä ymmärrys johtaa parempiin tuloksiin ja laadukkaisiin lopputuotteisiin.

G Koodin Hyödyt

G-koodilla on monta hyötyä, jotka tekevät siitä arvokkaan työkalun CNC-koneistuksessa. Ymmärtämällä nämä hyödyt, voimme parantaa valmistusprosessejamme merkittävästi.

G-koodi mahdollistaa tarkkuuden. Se ohjaa koneita liikkumaan tietyissä koordinaateissa, mikä varmistaa, että jokainen osa valmistuu tarkasti.

G-koodi parantaa tuotannon tehokkuutta. Sen avulla voimme ohjelmoida monimutkaisempia liikkeitä, mikä vähentää valmistusaikaa ja kustannuksia.

G-koodi lisää joustavuutta. Käyttämällä ohjelmoitavaa koodia, voimme nopeasti mukauttaa valmistusprosessejamme asiakkaan tarpeiden mukaan.

G-koodi vähentää inhimillisten virheiden mahdollisuutta. Automatisointi vähentää manuaalisen työskentelyn tarvetta, mikä lisää lopputuotteen laatua ja johdonmukaisuutta.

• G00 – nopea siirto
• G01 – suora työstöliike
• G02 – myötäpäivään tapahtuva pyörimisliike
• G03 – vastapäivään tapahtuva pyörimisliike

G-koodi mahdollistaa erilaisten prosessien ohjaamisen. Esimerkiksi M-koodit, kuten M03 ja M05, täydentävät G-koodia, joka helpottaa koneen eri toimintojen hallintaa.

G-koodi tukee oppimista ja kehittymistä. Hallitsemalla G-koodin, voimme kehittää omia ohjelmointitaitojamme, mikä on olennaista kilpailukyvyn ylläpitämisessä.

Yhteenvetona, G-koodin hyödyt ovat moninaiset ja vaikuttavat suoraan CNC-koneistuksen laatuun ja tehokkuuteen.

G Koodin Haasteet

G-koodin käyttöön liittyy useita haasteita, jotka voivat vaikuttaa CNC-koneistuksen tehokkuuteen. Ne ovat tärkeitä tiedostettaviksi. Huomioimme seuraavat haasteet:

Koodin virheellisyys voi johtaa tuotteen laatuongelmiin. Pienetkin kirjoitusvirheet G-koodissa saattavat aiheuttaa suuria ongelmia konetta käytettäessä.

Monimutkaiset komennot voivat olla vaikeita hallita. Useiden G- ja M-koodien yhdistäminen vaatii aikaa ja harjoittelua.

Koneen ohjelmoinnin ymmärrys on välttämätöntä. Ilman riittävää tietoa ohjelmoinnista, virheiden mahdollisuus kasvaa.

Jatkuva oppiminen on tarpeen teknologian kehittyessä. G-koodin yhtenäisyys on haaste, kun uusia teknologioita ja työstömenetelmiä kehitetään.

Inhimilliset virheet vaikuttavat usein ohjelmointiin. Vaikka koneet ovat tarkkoja, ohjelmoija voi tehdä virheitä, jotka vaikeuttavat valmistusprosessia.

Käytämme G-koodia tehokkaasti, mutta haasteet vaativat huomiota. Kokoamme tiimiämme, jotta voimme jakaa kokemuksia ja kehittää taitojamme. Ymmärrämme, että jatkuva oppiminen ja harjoittelu parantavat CNC-koneistuksen laatua ja tehokkuutta.

Conclusion

G-koodin ymmärtäminen on meille ensiarvoisen tärkeää CNC-koneistuksessa. Se ei ainoastaan paranna valmistusprosessiemme tarkkuutta ja tehokkuutta vaan myös avaa ovia uusille mahdollisuuksille. Käytännön esimerkit auttavat meitä hallitsemaan G-koodin monimutkaisempia toimintoja ja kehittämään ohjelmointitaitojamme.

Haasteista huolimatta voimme yhdessä oppia ja jakaa kokemuksia, mikä vie meidät kohti laadukkaampia lopputuotteita. G-koodi on työkalu, joka tukee jatkuvaa kehitystä ja innovaatioita alallamme. Jatkamme G-koodin syvempää tutkimista ja sen hyödyntämistä valmistusprosesseissamme.
